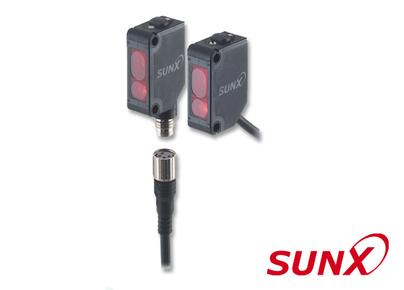

PANASONIC / SUNX - Cellule photoélectriques à élimination d'arrière plan - CX-440
CX-440

Série CX-440
Capteurs à triangulation
Quatre types de capteurs ultra-compacts fonctionnant selon le principe de la triangulation sont disponibles. Cette série est dotée de la fonction de suppression du premier plan et de l'arrière-plan, et d'un spot visible. L'hystérésis est faible et le capteur n'est pas sensible aux couleurs. Ce dernier est équipé d'un dispositif de réglage à 5 tours et d'un spot à lumière rouge. Il permet ainsi de simplifier les réglages les plus complexes. Parmi les champs d'application de la série CX440 citons : la détection d'objets fins et petits sur les lignes de fabrication dans le secteur de l'électronique ou l'agroalimentaire.

Caractéristiques:
• Suppression du premier plan et de l'arrière-plan
• Spot visible
• Dispositif de réglage à 5 tours
• Hystérésis faible
• Modes L-On / D-On
• Suppression automatique de la diaphonie
• Protection IP67
• Protection contre les courts-circuits

Accessoires:
• Supports de montage
• Connecteur M8 avec un câble de 2m ou 5m


Sortie NPN
CX441 (Z)
CX443 (Z)
CX444 (Z)
CX442 (Z)
Sortie PNP
CX441P (Z)
CX443P (Z)
CX444P (Z)
CX442P (Z)
Type de capteur
Capteur opto à réflexion
Distance nominale de détection
50mm 50mm 100cm 300mm
Portée
2 - 50mm 15 - 100mm 20 - 300mm
Taille du spot (Ø)
Ø 2mm Ø 6,5mm Ø 9mm Ø 15mm
Objet détectable
Papier à dessin blanc 50 x 50mm
Cible détectable
Non transparente, semi transparente, transparente
Hystérésis
</= 2% </= 5%
Temps de réponse
1ms max.
Sortie / Transistor
100mA max.
Diode émettrice
DEL rouge 650nm
Courant nominal hors charge
20mA maxi.
Matériau du boîtier
Plastique
Protection
IP67
Dimensions (hxlxL)
31,2 x 11,2 x 20mm
Mode de connexion
Câble de 2m ou connecteur M8 (-Z)
Tension nominale
12 - 24V DC (±10%)
Température ambiante
-25°C à +55°C
Poids (env.)
55g

Applications typiques:




Détection d'objets indépendamment des couleurs Détection d'objets Détection d'objets en cas de visibilité limitée
