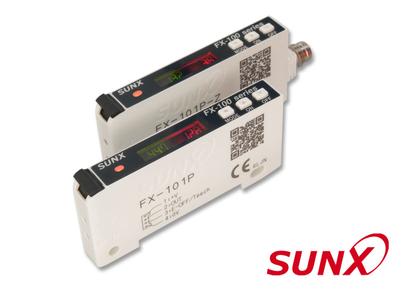

PANASONIC / SUNX - Amplificateurs pour fibres optiques - FX100
FX100

Série FX100
Amplificateurs pour fibres optiques
De nouvelles possibilités grâce aux capteurs à fibres optiques numériques.
SUNX a mis au point un nouveau capteur à fibres optiques à un prix exceptionnel. Le mode de réglage rapide permet aux utilisateurs débutants d'utiliser rapidement le capteur.
Pour les utilisateurs expérimentés, les modes de configuration standard et PRO sont toujours disponibles.
D'autres caractéristiques, telles que le mode ECO, les fonctions copie et GETA (pour définir les valeurs offset), permettent à ce capteur de satisfaire aux exigences de vos applications. Une gamme de 12 types de produits sera disponible pour répondre à tous vos besoins.

Caractéristiques :
• Un écran vert LCD à 4 chiffres, un écran rouge LCD à 4 chiffres
• Fonction copie permettant de transférer les paramétrages vers un autre capteur par câblage, comme avec le DP-100
• 3 niveaux de paramétrage possibles, d'une configuration de base à une configuration avancée
• Saisie externe pour un réglage externe
• Le réglage de la fréquence permet d'éviter les interférences, sans avoir besoin de recourir à un amplificateur
• Installation directe possible sans support ni rail DIN
• Fonctionne à l'aide d'un connecteur disponible dans le commerce
• Fonction verrouillage
• Fonction d'apprentissage, modes light-ON / dark-ON
• Les valeurs de consigne s'adaptent automatiquement aux variations de lumière
• L'intensité de lumière émise peut être réduite automatiquement afin d'offrir une détection stable

Accessoires :
• Diverses longueurs de câble : 1, 2, 3, 5 m
• Plaques d'extrémité
• Cache de protection


Version standard
Version longue portée
    Ensemble de câbles   Ensemble de câbles
Sortie NPN
FX-101(-Z)
FX-101-CC2
FX-102(-Z)
FX-102-CC2
Sortie PNP
FX-101P(-Z)
FX-101P-CC2
FX-102P(-Z)
FX-102P-CC2
Type d'amplificateur Numérique
Fonction de temporisation Intervalle de temporisation : 1ms, 5ms, 10ms, 20ms, 40ms, 50ms, 100ms, 500ms, 1000ms
Fonction de suppression des interférences Intégrée Méthode de fréquence d'émission sélectionnable (remarque)
Fonctionne aux fréquences d'émission 1, 2 ou 3)
Intégrée Méthode de fréquence d'émission sélectionnable (remarque)
(Fonctionne aux fréquences d'émission 1, 2, 3 ou 4)
Portée Selon le type de fibre optique utilisée
Temps de réponse 250/ 450/ 500/ 600µs 2,5/ 2,8/ 3,2/ 5ms
Sortie transistor 100mA maxi.
Diode émettrice DEL rouge (longueur d'onde émise maxi. : 632nm)
Matériau du boîtier Plastique
Courant nominal Fonctionnement normal : 30 mA maxi. à 24V mode ECO : 25mA maxi. à 24V
Protection IP40
Dimensions (hxlxL) 31 x 9 x 64,5mm
Mode de connexion Câble de raccordement, câble connecteur M8
Tension nominale 12 - 24V DC (±10%)
Température ambiante -10°C à +55°C
Poids (approx.) Poids net : 15 g
Poids brut : 35g
Poids net : 15 g
Poids brut : 75g
Poids net : 15 g
Poids brut : 35g
Poids net : 15 g
Poids brut : 75g


Remarque : Lorsque vous utilisez la fonction de suppression des interférences, réglez les fréquences d'émission de sorte que les amplificateurs soient couverts par la fonction aux différentes valeurs de fréquence. Toutefois, la fonction de suppression des interférences ne fonctionne pas à la fréquence d'émission 0 (réglage par défaut d'usine) pour les modèles FX-101(P)(-Z) / FX-101(P)-CC2.

Applications typiques:
Détection de substrat de verre
Capteur : FD-WL42 + FX10x
Détection de circuits intégrés
Capteur : FT-K8 + FX10x
Détection de wafer
Capteur : FD-WL48 + FX10x
