PANASONIC / SUNX - Capteurs de pression - DP4

DP4

Série DP4 (UZU3)       Arrêt de fabrication le 30/09/2013

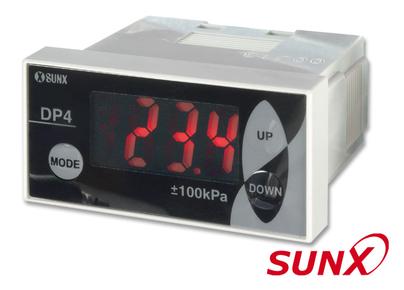

Capteur de pression numérique DP4
Le nouveau capteur de pression miniature à affichage bichrome, permet une reconnaissance facile de l'état de signal de sortie.
Avec seulement 4 temporisations, les brèves variations de pression peuvent être distinguées des chutes de pression anormales.
Des fonctions telles que le réglage du zéro, le mode du signal, la temporisation et le seuil de pression peuvent être configurés simplement en façade.
Ces manomètres électroniques permettent un contrôle ultra précis de la pression de l'air et des gaz non corrosifs en sur- et sous pression dans de nombreuses applications industrielles.

Caractéristiques :

• Boîtier miniature
• Affichages numériques/analogique
• Choix de l'unité de pression
• 4 temporisations
• 4 modes de signal de sortie
• Présélection contact à fermeture/contact à ouverture
• Modèles combinés pour sous et surpression
• Connecteur enfichable


Accessoires :
• Étrier de fixation en façade et fixation sur rail DIN

Sortie NPN DP4-50 DP4-52 DP4-57
Sortie PNP DP4-50P DP4-52P DP4-57P
Modèle pression relative
Plage de pression 0 à -1,000 bar 0 à 10,00 bar -1,000 à 1,000 bar
Seuil de pression réglable -0,051 à -1,013 bar -0,500 à 10,50 bar -1,013 à 1,050 bar
Affichage de la mesure LCD s'allume en rouge lorsque la sortie transistor est passante
LDC s'allume en vert lorsque la sortie transistor est bloquante
Répétitivité Dans les ±0.2% de la pleine échelle ±1 unité
(dans les ±3 décades)
Dans les ±0.2% de la pleine échelle ±2 unités (dans les ±6 décades)
Résistance à la surpression 4,9 bar 14,7 bar 4,9 bar
Gaz mesurables non corrosifs
Hystérésis 1 digit
Temporisation 2 / 16 / 128 / 512 ms
Sortie transistor max. 100 mA, 30 V DC
Mode de signal de sortie hystérésis, comparateur à fenêtre, automatique,
forçage de la sortie
Consommation max. 40 mA
Matériau du boîtier Plastique
Protection IP 40
Dimensions (H x L x P) 20 x 40 x 42 mm
Branchement connecteur
Connexion pneumatique M5
Tension nominale de service 12 à 24 V DC (-15% / +10%)
Température ambiante 0 à 50°C
Dérives en température 10 à 40°C: ± 2% F.S. (25°C)
0 à 50°C: ± 5% F.S. (25°C)
Poids 30g


Applications typiques:
Pression négative Contrôle de sous pression Contrôle de pression de référence
