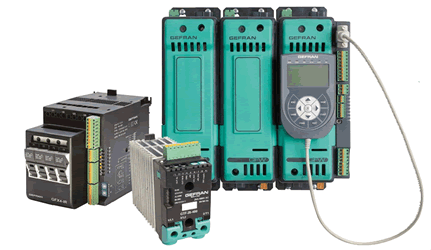

GEFRAN - Contrôleurs de puissance

Contrôleurs de puissance
GTF GTF
Contrôleur de puissance maximum 250 A
Compacte et optimisée, la gamme de groupes statiques évolués à microprocesseur “GTF” permet de gérer des puissances électriques avec les plus diverses typologies d’éléments chauffants.
Les valeurs de courant sont comprises entre 25A et 250A, avec une plage de tension nominale de 480Vac, 600Vac et 690Vca.
L’entrée de commande est configurable et accepte des signaux 0-10V, 0/4-20mA, potentiomètres et des signaux logiques, y compris en modalité PWM pour les solutions “réduction des coûts”. Il est également possible de piloter le dispositif via la communication série Modbus RTU, grâce à des connexions en cascade, facilitées par des connecteurs enfichables RJ10 (type téléphonique).
Commande configurable en “Zero crossing” (Fixed Cycle, Burst Firing, Half single Cycle) ou “Phase angle”
GTF Xtra GTF Xtra
Contrôleur de puissance monophasée maximum 60 A, avec protection contre les surintensités (Xtra)
Les Contrôleurs de Puissance Gefran série GTFXtra conjuguent les fonctionnalités des groupes statiques évolués avec les avantages offerts par la fonction exclusive intégrée de protection contre les surintensités.
Courants et tensions nominaux jusqu’à 60 A et 480Vca.
Cette fonction permet de supprimer les fusibles extra-rapides pour la protection des contrôleurs, d’où une nette réduction des délais et des coûts d’immobilisation des machines normalement liés au remplacement des fusibles défectueux.
Cette fonctionnalité est réalisée en surveillant constamment et instantanément le courant dans les charges, de manière à pouvoir remettre immédiatement la puissanceà zéro si le courant atteint un niveau préréglé de sécurité, en isolant ainsi le dispositif de puissance de la charge.
Configurables avec tous les systèmes d’amorçage, dont zero-crossing, half-single- cycle, commande en angle de phase.
GFW GFW
Contrôleur de puissance mono/bi/triphasée maximum 600 A
Les contrôleurs de puissance électrique GFW offrent des solutions modulaires complètes mono-bi-triphasées de 40 A jusqu’à 600 A par phase, adaptées pour gérer les charges linéaires et non linéaires pour le chauffage électrique dans une vaste gamme d’applications industrielles, avec des fusibles intégrés faciles à remplacer et des sorties analogiques configurables pour la retransmission des variables contrôlées.
Tailles de courant de 40 A jusqu’à 600 A,480 Vca, 600 Vca, 690 Vca
Configurations mono-bi-triphasées synchronisées
Entrées analogiques de commande configurables en Volt, mA, potentiomètre et numériques “PWM”
Sorties analogiques de retransmission configurables
Bus de terrain : PROFINET, Profibus, Modbus TCP/ RTU, Ethernet IP, EtherCAT, Canopen
GFW GFW Xtra
Contrôleur de puissance mono/bi/triphasée maximum 100 A, avec protection contre les surintensités
Les Contrôleurs de Puissance Gefran série GFW-Xtra conjuguent les fonctionnalités des groupes statiques modulaires mono-bi-triphasés évolués avec les avantages offerts par la fonction exclusive intégrée de protection contre les surintensités.
Cette fonction permet de supprimer les fusibles extra-rapides pour la protection des contrôleurs, d’où une nette réduction des délais et des coûts d’immobilisation des machines normalement liés au remplacement des fusibles défectueux.
Cette fonctionnalité est réalisée en surveillant constamment et instantanément le courant dans les charges, de manièreà pouvoir remettre immédiatement la puissanceà zéro si le courant atteint un niveau préréglé de sécurité, en isolant ainsi le dispositif de puissance de la charge.
Courants et tensions nominaux jusqu’à 100 A (par phase) et 480Vca.
Configurables avec tous les systèmes d’amorçage, dont zero-crossing, halfsingle-cycle, commande en angle de phase.
Vaste gamme d’options pour gérer efficacement les différentes applications.
Vaste choix de Bus de Terrain en option (Modbus RTU/TCP, Profibus, Ether- CAT, Ethernet IP et CanOpen).
GFX4 GFX4
Contrôleur de puissance à 4 zones PID maximum 80kw
Unité autonome pour la régulation indépendante de quatre boucles de commande pour les puissances électriques. Extrêmement compacte, indépendante au niveau des régulations et dotée d’un diagnostic avancé.
L’unité comprend :
Régulateur
Groupe statique de 30, 60, 80kW
Transformateurs ampèremétriques (1 ou 4)
Porte-fusibles (en option)
GFX4 GFX4-IR
Contrôleur modulaire de puissance 4 zones PID pour lampes IR et charges inductives
GFX4-IR est un système de régulation fond de panier, destiné à la gestion de la puissance électrique. Chaque unité gère quatre boucles de commande indépendantes.
Utilisée pour le contrôle de puissance des charges du type monophasé ou triphasé, y compris des charges résistives à haut ou bas coefficient de température, des lampes à l’infrarouge à ondes courtes et des circuits primaires de transformateur.Il s’agit d’unité extrêmement compacte, qui réunit néanmoins plusieurs éléments typiques d’une armoire électrique.
L’unité comprend :
Régulateur
Groupe statique de 30, 60, 80kW
Transformateurs ampèremétriques
Porte-fusibles disjoncteurs (en option)
GFX GFX
Contrôleur modulaire de puissance 1 zone PID maximum 120 A, maître/esclave
Innovant système intégré de thermorégulation de puissance, conçu pour les processus industriels de chauffage électrique. Son architecture a été optimisée pour le contrôle de la température des installations à zones multiples. Il se compose d'une unité de commande, c'est-à-dire le régulateur PID avec microprocesseur et dispositif de contrôle de da charge (TA et TV), ainsi que d'un module de puissance (SSR) avec dissipateur en aluminium.
Trois versions:
    MAITRE - unité autonome de thermorégulation et communication
    ESCLAVE - unité autonome de thermorégulation
    EXPANSION - pour charges triphasées
SSR (Relais à l'état solide) zero crossing
Tension nominale: 480Vca rms, 50-50Hz
Courant nominal (AC1): 25A, 40A, 60A, 90A, 120A
GFX GFX multifonction
Contrôleur modulaire de puissance 1 zone PID maximum 15 A, maître/esclave
Instrument pour montage arrière, extrêmement flexible et compact.
Il se compose d'une “base”, qui renferme le régulateur PID avec microprocesseur, sur laquelle est placé un
module fonctionnel du type : groupe statique de 5/10/15A, double sortie continue, double relais, relais simple.
Trois versions:
    MAITRE - unité autonome de thermorégulation et communication
    ESCLAVE - unité autonome de thermorégulation
    EXPANSION - pour charges triphasées
GFX GFX Vannes
Contrôleur modulaire de puissance pour vannes
Instrument pour montage arrière avec microprocesseur pour clapets motorisés à trois voies. L 'entrée principale pour la variable à régler est universelle et prévoit la possibilité de raccorder de nombreuses typologies de signaux: thermocouples, thermistances, entrée linéaires et potentiomètre, tous avec possibilité de linéarisation " custom " . Une deuxième entrée analogique auxiliaire isolée est disponible, dont les fonctions sont amplement configurables, pour signaux linéaires ou entrée par potentiomètre pour position clapet. Des paramètres spécifiques sont prévus pour la com mande des clapets : entre autres, la durée de course de l'actionneur, la durée minimum d'impulsion, le seuil d'intervention impulsive et la zone morte. Il est également possible de sélectionner le type de fonctionnement, avec ou sans potentiomètre, et avec algorithme PID ou PD.
Deux versions:
    MAITRE - unité autonome de thermorégulation et communication
    ESCLAVE - unité autonome de thermorégulation
GFX OP GFX OP
Interface opérateur pour la gamme GEFLEX / GFX4 / GFXTERMO4
Interface pour la configuration et le diagnostic de la gamme Geflex.
Elle est constituée d'une membrane en lexan, gage d'une protection de la face avant IP65).
Trois afficheurs, dont deux à quatre chiffres pour la visualisation des variables (PV variable de processus, SP point de consigne) et un à deux chiffres pour l'identification du noud Geflex interrogé .
Six touches de fonction pour accéder aux menus logiciel et programmer les paramètres.
Quatorze leds, dont six pour le diagnostic de l' état des sorties et huit pour l'état de l'appareil.
Alimentation 24Vcc
Mémoire interne pour charger/décharger la configuration des Geflex (maxi 10).
IR-24 IR-12/IR-24
Contrôleurs de puissance multi-voies pour les lampes IR maximum 60 kW
Puissants et compacts, les Contrôleurs de Puissance multi-voies IR12 et IR24 offrent une solution idéale pour les systèmes chauffants qui utilisent des lampes à l’infrarouge de n’importe quelle typologie.
Un boîtier métallique, robuste et compact, conçu pour la fixation murale et inspiré de la philosophie “all in one”, accueille tous leséléments nécessaire au contrôle complet de groupes de lampes IR d’une puissance totale maximale de 60KW.
Différents modèles sont disponibles: IR-24 avec 24 sortie de régulation indépendantes et IR-12 avec 12 sorties, tous les deux avec des options de communication Modbus RTU ou équipés de Fieldbus Profinet.
