GEFRAN - Contrôleur modulaire de puissance 4 zones PID pour lampes IR et charges inductives - GFX4-IR

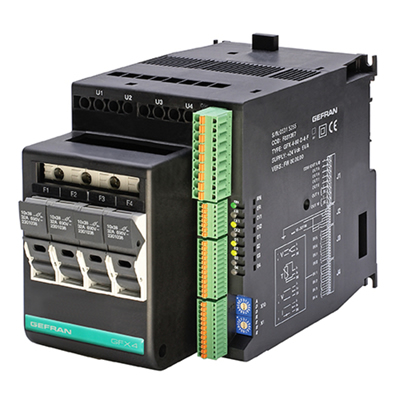

GFX4-IR
Contrôleur modulaire de puissance 4 zones PID pour lampes IR et charges inductives
GFX4-IR est un système de régulation fond de panier, destiné à la gestion de la puissance électrique.
Chaque unité gère quatre boucles de commande indépendantes.
Il s’agit d’unité extrêmement compacte, qui réunit néanmoins plusieurs éléments typiques d’une armoire électrique.
A savoir:
• Régulateur
• Groupe statique de 30, 60, 80kW
• Transformateurs ampèremétriques
• Porte-fusibles disjoncteurs (en option)
Cette architecture permet de réduire l’encombrement et les temps de câblage.
Sur le plan fonctionnel, le GFX4-IR est géré par un microprocesseur qui pilote en toute autonomie les quatre boucles de régulation, outre à assurer des fonctions spécialement conçues pour gérer des charges monophasées ou triphasées, avec faib coefficient thermique, des lampesà l’infrarouge à ondes moyennes ou courtes, contrôle de transformateurs monophasés ou triphasés (par exemple, avec des charges du type Super Kanthal ou au carbure de silicium).

Les multiples modalités d’amorçage sont configurables par voie logicielle; elles prévoient les fonctions suivantes:
ZC: Zero crossing avec temps de cycle constant pour les charges ordinaires
BF: Burst firing avec temps de cycle variable pour les systèmes à faible inertie thermique et les lampes IR à ondes moyennes
HSC: Semi-Cycle simple pour lampes IRà ondes courtes avec réduction du scintellement (half single cycle)
PA: Commande à angle de phase avec limite de courant pour les lampes IRà ondes courtes et les circuits primaires de transformateurs, pouvantêtre associés à des options soft start et soft stop avec limitation du courant rms maximum.

GFX4IR est en mesure d’effectuer un diagnostic complet sur les valeurs de courant, tension et température.
Courant
- Alarme de charge coupée, totale ou partielle
- Fonction pour l’auto-apprentissage du seuil d’alarme en cas de coupure de charge.
- Alarme de SCR en court-circuit
- Alarme de charge en court-circuit ou surintensité
- Alarme de ligne triphasée déséquilibrée
Tension
- Alarme de perte de phase en cas de
configurations triphasées
- Contrôle de la séquence correcte des
phases
Température
- Alarme de surtempérature.

Différentes fonctionnalités de feedback ont également été mises au point pour le contrôle complet des charges dans toute typologie d’application:
- Feedback de tension (V) avec limite de tension maximum
- Feedback de courant (I) avec limite de courant maximum
- Feedback de puissance avec limite de puissance maximum

La variation de configuration s’effectueà travers la programmation de quelques simples paramètres, via un outil logiciel qui aide l’utilisateur à réaliser une configuration correcte et sûre.
L’unité possède de remarquables capacités de communication avec les éléments typiques de l’automatisation (PLC, pupitres opérateur, PC industriels, etc…), grâce à un port de communication de série, qui utilise le protocole Modbus RTU.
Un deuxième port configurable est disponible en option pour les protocoles Bus de terrain les plus courants:
Profibus DP, CANopen, DeviceNet, Modbus RTU, Ethernet Modbus TCP, Ethernet IP, EtherCAT, ProfiNET.
Le produit est livré avec une configuration d’usine, qu’il est possible de modifier de manière simple et rapide.
En particulier, il est particulièrement facile d’attribuer aux sorties des fonctions différentes de celles d’usine.

Unité autonome pour la régulation indépendante de quatre boucles de commande pour les puissances électriques. Extrêmement
compacte, indépendante au niveau des régulations et dotée de diagnostics avancés. Elle est utilisée pour le contrôle de puissance des
charges du type monophasé ou triphasé, y compris des charges résistives à haut ou bas coefficient de température, des lampes à
l’infrarouge à ondes courtes et des circuits primaires de transformateur.

L’unité comprend :
• Régulateur
• Groupe statique de 30, 60, 80kW
• Transformateurs ampèremétriques
• Porte-fusibles disjoncteurs (en option)
• 4 entrées universelles
• 4 PID chaud/froid indépendants
• 4 sorties principales (directement reliées au groupe statique)
• 4 entrées analogiques auxiliaires (en option)
• 4 sorties configurables (en option) : relais / logique / TRIAC / continue
• 2 sorties à relais configurables
• 2 entrées numériques
• Port de communication standard : Modbus RTU
• Port pour Fieldbus (en option) : Profibus DP, CANopen, Euromap66, DeviceNet, Modbus RTU, Modbus TCP, Ethernet IP, EtherCAT,
ProfiNET.
• Montage sur barre DIN ou panneau

Principales applications
• Thermoformage
• Soufflage
• Canaux chauds pour presses à injection
• Texturisation de fibres
• Fours pour les traitements thermiques
• Machines pour le travail du bois
• Four tunnel de polymerisation
