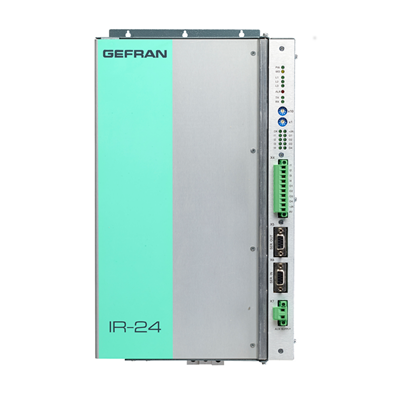

GEFRAN - Contrôleurs de puissance multi-voies pour les lampes IR maximum 60 kW - IR-12/IR-24


IR-12/IR-24
Contrôleurs de puissance multi-voies pour les lampes IR maximum 60 kW
Puissants et compacts, les Contrôleurs de Puissance multi-voies IR12 et IR24 offrent une solution idéale pour les systèmes chauffants
qui utilisent des lampes à l’infrarouge de n’importe quelle typologie.
Un boîtier métallique, robuste et compact, conçu pour la fixation murale et inspiré de la philosophie “all in one”, accueille tous leséléments nécessaire au contrôle complet de groupes de lampes IR d’une puissance totale maximale de 60KW.
Différents modèles sont disponibles: IR-24 avec 24 sortie de régulation indépendantes et IR-12 avec 12 sorties, tous les deux avec des options de communication Modbus RTU ou équipés de Fieldbus Profinet.
Commande
Les 12 ou 24 voies disponibles sont commandées de manière indépendante par communication série Modbus RTU (maximum
57.600bps) ou Profinet.
Puissance
Chaque sortie de régulation est en mesure de débiter un courant maximum de 9A, même simultanément sur toutes les voies présentes, jusqu’à 216 A pour les modèles IR24.
Controle
La fonction Soft-start, réalisée en mode Phase Angle, s’avère utile pour garantir un chauffage initial progressif des lampes, réduire les crêtes de courant et augmenter le cycle de vie. Filament chaud, après la phase de Soft-start, le contrôle peut se poursuivre en mode “Burst Firing” ou “Half Single Cyle”.

Il est néanmoins possible de sélectionner un contrôle entièrement Phase Angle. En détail, les modes de contrôle configurables à partir
du logiciel, sont les suivants:
BF: Burst Firing
Zero crossing avec temps de cycle optimisé, idéal pour les systèmes thermiques rapides dotés de lampes IR à ondes moyennes.

HSC: Half Single Cycle
Zero crossing semblable au BF, mais capable de gérer les demi-ondes, ce qui le rend idéal aussi pour les lampes à ondes courtes
car il limite fortement l’effet de “flickering” sans engendrer de perturbations EMC et sans demander l’utilisation de filtres EMC, onéreux et encombrants.

PA: Phase angle
Le fait de moduler l’angle de conduction de chaque onde permet un contrôle plus précis et plus stable des lampes IR.

Time sharing
Le monitorage permanent des taux de puissance permet une répartition intelligente en “time-sharing” des sorties, de façon à obtenir un équilibrage continu des valeurs de courant instantané total sur chaque des trois phases. Les avantages: la réduction des crêtes, l’augmentation du facteur de puissance du système et, donc, des économies d’énergie.

Compensation de la tension de ligne
La puissance correcte des charges est assurée même en présence d’oscillations de la tension de ligne, grâce à une compensation automatique.

Diagnostic
Une attention particulière a été portée aux fonctions de diagnostic, aussi bien spécifiques que générales, pour chaque sortie, à travers des LED de signalisation et des bits de diagnostic spécifiques, lisibles depuis le port série et via Fieldbus.
- Diagnostic de courant :
Alarme de rupture totale charge
Alarme de SCR en court-circuit
- Diagnostic de tension :
Alarme d’absence de tension de phase
- Diagnostic des fusibles
Signalisation de grillage fusible (pour chaque sortie)
- Diagnostic de la température
Alarme de sur-température du module de puissance
La configuration complète des contrôleurs IR-24 et IR-12 s’effectue par le biais de GF_ eXpress, puissant outil logiciel de configuration
pour tous les dispositifs Gefran.

Caractéristiques principales:
• 12 ou 24 voies indépendantes de 9A
• Commande en train d’ondes rapide à ondes complètes (BF) , à demi-ondes (HSC) et en angle de phase (PA)
• Fusibles ultra-rapides embarqués
• Equilibrage des courants avec time-- sharing
• Compensation des oscillations de tension
• Diagnostic de tension et courant (charge coupée, tension de ligne)
• Diagnostic température SCR, courtcircuit du SCR, fusible ouvert
• Communication par Modbus et Profinet

Principales applications:
• Soudage de matériaux composites et plastiques
• Préchauffage sur lignes Blow Molding
• Thermoformage
• Applications multi-voies avec lampes à l’infrarouge
