SICK - Mesure de distance



Mesure de distance

Les capteurs de distance SICK sont des appareils optiques qui permettent de mesurer sans contact la distance qui les sépare d'un objet. Pour cela 3 principes sont utilisés : La triangulation pour les courtes distances, la corrélation de phases ou le temps de vol pour les grandes distances.
Selon les modèles, ils peuvent utiliser directement l'objet comme surface de réflexion ou une cible réfléchissante spécifique.
Basés principalement sur la technologie laser, ils offrent des performances de mesure incomparables à courte portée comme à grande distance.
De plus, ils sont capables de travailler sur les objets très petits grâce à leur faisecau très précis.
Rapides et d'une grande précision, ces capteurs permettent de répondre à un très large champ d'applications comme le contrôle dimensionnel de pièces, la régulation de boucles, le contrôle d'orientation ou de positionnement d'objets, le positionnement ou l'anticollision de navettes, transtockeurs, ponts roulants, la mesure de niveau, etc

Mesure à courte distance de précision
DT2
Capteurs de distance laser, mesure sur l'objet
Distance de proximité : 50 mm ... 300 mm
Résolution :1 mm
Précision : ± 8%
Sortie analogique: 4 ... 20 mA
DT10
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 50 ... 500 mm
Résolution : 1,5 mm
Précision : +/-5 mm
Sortie analogique : 4 ... 20mA
Sortie de commutation : PNP ou NPN réglable
DT20
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 100 ... 1 000 mm
Résolution : 2 mm
Précision : +/- 4 mm (jusqu'à 600 mm)
Sortie analogique : 4 ... 20mA
DT20-HI
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 100 ... 1 000 mm
Résolution : 2 mm
Précision : +/- 4 mm (jusqu'à 600 mm)
Sortie analogique : 4 ... 20mA
DT200
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 0,1 ... 2 m
Précision : ± 5 mm
Résolution : 1 mm
Sortie analogique : 4 ... 20 mA
OD VALUE
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 26 mm ... 400 mm
Résolution : jusqu'à 2 µm
Sortie analogiques : 4 ... 20 mA ou 0... 10 V
Sorties série : RS422
Sortie de commutation : 2 PNP ou NPN
OD / OD-HI
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 20 mm ... 400 mm (OD)
Distance de mesure : 26 mm ... 400 mm (OD Hi)
Résolution : jusqu'à 1 µm
Sortie analogique : 4 ... 20 mA
Sortie de commutation : 1 PNP ou NPN
OD MAX
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 25 mm ... 450 mm
Précision : jusqu'à 10 µm
Sortie analogique : 4 ... 20 mA
Sorties de commutation : 5 PNP ou NPN
Plus d'informations
OD MAX G
Capteurs de distance laser, mesure sur l'objet transparent
Distance de mesure : 24 mm ... 26 mm
Précision : +/- 2 µm
Sortie analogique : 4 ... 20 mA
Sorties de commutation : 5 PNP ou NPN
OD PRECISION
Capteurs de déplacement
Avec amplificateur de 5 sorties TOR (PNP ou NPN)
6 sorties analogiques, dont 3 en courant (4...20mA) et 3 en tension (-10...+10V)
Paramétrage et réception des données via une interface RS232 ou USB
Têtes optiques IP67 avec portées de 24mm à 2000mm
PROFILER
Capteurs de mesure de contrôle de profil d'objets
Domaine de mesure : 75mm ... 125 m
Linéarité : Axe Z ± 0.25 mm, Axe X ± 0.2mm
Interface : 4-20mA
Sortie de commutation : 3 PNP ou NPN

Mesure à moyenne distance
DS30
Capteurs de distance laser, mesure sur l'objet
Portée de 200 à 3000mm
Conditions de mesure ajustables
Classe laser : 1 (EN 60 825-1)
Température d'utilisation : -40 °C ... +55 °C
DS40
Capteurs de distance laser, mesure sur l'objet
Portée de 80 ... 5.000 mm
Conditions de mesure ajustables
Température d'utilisation :-25 °C ... +50 °C
Sortie TOR : PNP
DL50
Capteurs de distance laser, mesure sur réflecteur
Distance de mesure (sur réflecteur) : 50 m
Nouvelle technologie de temps de vol pour des mesures rapides et précises sur des très grandes portées
Sortie analogique 4 à 20 mA et 1 sortie de commutation réglables
Afficheur intégré au boîtier, paramétrage simple et intuitif
Insensible à la lumière ambiante jusqu'à 40 klux
Large plage de températures de –30 °C à +65 °C
Laser rouge classe I, faisceau précis et parfaitement visible pour un alignement facile
Boîtier métallique compact et robuste
Equerre avec réglage fin par vis en option
DS50
Capteurs de distance laser, mesure sur objet
Détection sûre jusqu’à 10m (sur cible blanche)
Le DS50 se caractérise par ses deux sorties de commutation distinctes. Un atout qui lui permet de fonctionner avec 3 modes de détection : DtO (Distance to Object), Window (fenêtre) et OBSB (Object between Sensor and Background).
Technologie HDDM
Très haute répétabilité : jusqu’à +/- 2.5mm (fonction du mode fast ou slow)
Un afficheur digital rétro-éclairé
Une simplicité de mise en œuvre grâce à l’apprentissage dynamique ou externe.
Equerre avec réglage fin par vis en option
DT50
Capteurs de distance laser, mesure sur l'objet
Technologie HDDM
Portée : 0.2 à 10m
Sortie analogique : 4 .. 20 mA + 1 TOR PNP
Résolution : 1 mm
Précision : +/- 5 mm
Large afficheur retro éclairé
Programmation simple et intuitive
Large gamme de température de -30°C à + 65°C
Equerre avec réglage fin par vis en option
DT50-HI
Capteurs de distance laser, mesure sur l'objet
Portée: -200 mm ... 20.000 mm, -200 mm ... 8.500 mm ou -200 mm ... 5.000 mm
Sortie analogique : 4 ... 20 mA + TOR PNP ou NPN
Résolution : 1 mm
Précision : entre +/- 1 mm et +/- 3 mm suivant temps de réponse
Large afficheur retro éclairé
Programmation simple et intuitive
Large gamme de température de -30°C à + 65°C
DS60
Capteurs de distance laser, mesure sur l'objet/sur réflecteur
Distance de mesure (sur objet) : 0,2 ... 6 m
Distance de mesure (sur réflecteur) : 0,2 ... 20 m
Résolution: 15 mm
Sorties de commutation : 2 PNP ou NPN
DT60
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 0,2 ... 5,3 m
Précision : ± 10 mm
Résolution : 1,5 mm
Sortie analogique : 4 ... 20 mA
Sortie de commutation : 1 PNP ou NPN
DL60
Capteurs de distance laser, mesure sur réflecteur
Distance de mesure : 0,3 ... 24 m
Précision : ± 15 mm
Résolution : 7 mm
Sortie analogique : 4 ... 20 mA
Sortie de commutation : 1 PNP ou NPN
WTA24
Capteurs de distance infrarouge, mesure sur l'objet
Distance de mesure : 0,1 ... 3 m
Précision : 1,5 ... 11,5 %
Sortie analogique : 4 ... 20 mA
Sorties de commutation : 2 PNP
UM18 / UM30
Capteurs de distance à ultrasons
De même que la technologie optique, le principe de détection par ultrasons est un principe sans contact qui permet de travailler sur des objets solides ou des liquides quelques soient leur couleur, leur brillance et leur opacité.
Les détecteurs à ultra-sons SICK UM 30 et UM18 détectent les objets et mesures des distances avec une grande précision.

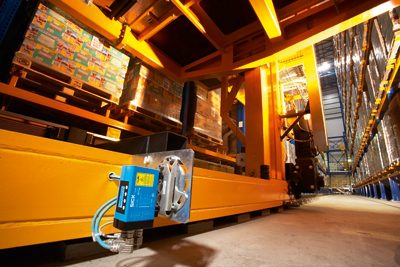

Mesure à longue distance
DME2000
Capteurs de distance laser, mesure sur l'objet/sur réflecteur
Distance de balayage (sur réflecteur) : 0,1 ... 130 m
Précision : ± 5 mm
Résolution : 1 mm
Sortie analogique : 0/4 ... 20 mA
Interface: RS-232
DME3000
Capteurs de distance laser, mesure sur l'objet/sur réflecteur
Distance de mesure (sur objet): 0,1 ... 10 m
Distance de mesure (sur réflecteur): 0,1 ... 500 m
Précision : ± 5 mm
Résolution : 0,125 mm
Interface: SSI, Profibus, RS 422
DME4000
Capteurs de distance laser, mesure sur réflecteur
Distance de mesure : 0,15...50m / 130m / 220m
Précision : ±3 / ±5 / ±6mm
Résolution : 0,05mm
Interfaces : SSI, Profibus, RS422, DeviceNet, Hyperface, CANOpen
DME5000
Capteurs de distance laser, mesure sur réflecteur
Distance de mesure (sur objet): 0,1 ... 10 m
Distance de mesure (sur réflecteur): 0,1 ... 500 m
Précision : ± 5 mm
Résolution : 0,125 mm
Interface: SSI, Profibus, RS 422
DS500
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 0,2 ... 30 m
Précision : ± 3 mm
Résolution : 1 mm
Sorties de commutation : 2 PNP ou NPN
DT500
Capteurs de distance laser, mesure sur l'objet
Distance de mesure : 0,2 ... 30 m
Précision: ± 3 mm
Résolution : 1 mm
Sortie analogique : 0/4 ... 20 mA
Interface RS 422
DMT / DML
Capteurs de distance laser, mesure sur l'objet/sur réflecteur
Distance de mesure (sur objet): 0 ... 155 m (DMT)
Distance de mesure (sur réflecteur): 0,5 ... 1.200 m (DML)
Précision : ± 10 mm
Résolution : 1 mm
Sortie analogique : 4 ... 20 mA,
Interface: RS422, RS232, Profibus, 2 PNP
