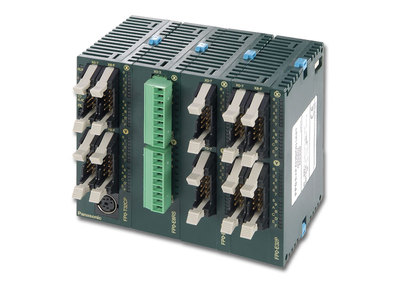

Le FP0 - Petit et performant



Une nouvelle dimension dans la catégorie des automates programmables compacts (105 x 90 x 60 mm max.).

Davantage de puissance, des fonctionnalités accrues, une programmation simplifiée, une sécurité absolue dans la mémorisation des données et du programme (EEPROM). Une vitesse CPU de 0.9 µs par instruction. Une capacité mémoire de 5.4 à 20 Ko.

Points forts:

  • LED d'indicateurs (E/S) : LED de signalisation de l'état des entrées / sorties
  • Interface série RS232C : Pour une connexion rapide à votre PC, pour une programmation en NAIS Control (conforme à la norme CEI 1131-3)
  • EEPROM utilisée pour la mémoire programme
  • Capture d'impulsions et fonctions d'interruption
  • Fonctions de réécriture en cours de traitement
  • Protection par mot de passe
  • Logiciel de programmation NAIS Control 1131-3 identique à tous les automates programmables Matsushita
  • Mise en réseau:
    Avec le réseau C-NET (un produit NAIS), vous pouvez installer des adaptateurs C-NET et utiliser un simple câble 2 fils pour connecter en multipoints vos FP0. Ils peuvent être aussi utilisés comme stations terminales dans des réseaux où le contrôle est distribué, et la commande centralisée.

Caractéristiques
FP0-C10RS/C14RS
FP0-C16P/T
FP0-C32P/T
FP0-T32CP
Méthode de programmation
Schéma à relais
Méthode contrôle
Exécution cyclique
Entrées / Sorties
6/4 (C10) /8/6 (C14)  8/8 (C16) 16/16 (C32, T32) 16/16 (C32, T32)
Mémoire programme
EEPROM (sans batterie)
Capacité mémoire
2720 pas
2720pas
5000 pas
10000 pas
Vitesse d'exécution
0,9 µs / pas
Instructions de base
83
Instructions avancées

111

115
Relais d'entrée externes (X)
208 points
Relais de sortie externes (Y)
208 points
Relais internes (R)
1.008 points
Relais spéciaux (R)
64 points
Temporisations / Compteurs (T/C)
144
Registres de données (DT)
1660 mots
1660 mots
6144 mots
16383 mots
Registre spéciaux (DT)
70 mots
Registres d'index (IX, IY)
2 mots
Relais maîtres (MCR)
32 points
Etiquettes (JMP, LOOP)

64 points

255 points
Séquenceurs

128

704
Nombre de sous programmes

16 sous-routines

100 sous-routines
Nombre de programmes d'interruption
7 programmes
Capture d'impulsions/ Entrées interruptives
6 points (XO à X5)
Interruption périodique
intervalle de 0,5 ms à 30 s
Scrutation
disponible
Auto diagnostic
Chien de garde, vérification du programme
Sauvegarde mémoire
(à 25 °C)
par EEPROM intégrée
Horloge temps réel
disponible

Modules d'extension
Sorties relais
  • 8 E/S
  • 4 entrées, 4 sorties
  • 16 E/S
  • 8 entrées, 8 sorties
Entrées
  • 8 E
  • 8 entrées
  • 16 E
  • 16 entrées
Sorties transistors
  • 8 S
  • 8 sorties (sorties PNP/NPN)
  • 16 E/S
  • 8 entrées, 8 sorties (sorties PNP/NPN)
  • 16 S
  • 16 sorties (sorties PNP/NPN)
  • 32 E/S
  • 16 entrées, 16 sorties (sorties PNP/NPN)



Module d'E/S analogiques
  • 2 entrées analogiques : ±10V, 0 à 5V, 0 à 20mA, -100 à +1000°C (thermocouple)
  • 1 sortie analogique : ±10V, 0 à 20mA,
  • Haute résolution : 12 bits I Haute vitesse de conversion : Entrées : 1msec/voie (thermocouple : 560msec) Sortie : 500µsec
  • Instruction PID avec fonction "auto-tuning"
3 voies
2 voies
d'Entrée
1 voie
de Sortie
Bornier
