BAUMER - Capteurs laser pour mesure de distance - OADM250

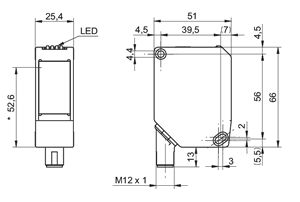

OADM250


OADM250 (Sortie courant)
Télémètre Laser sortie courant
Données générales
 • Distance de mesure Sd (blanche 90%): 200 ... 4000 mm
 • Distance de mesure Sd (grise 18%): 200 ... 4000 mm
 • Distance de mesure Sd (noir 6%): 200 ... 4000 mm
 • Réglage: Teach-in: Touche / ext.
 • Distance entre limites: Teach-in > 100 mm
 • Indication de fonctionnement: LED verte
 • Indication alarme / encrassement: LED rouge
 • Résolution: 1,2 mm
 • Précision (linéarité): ± 20 mm (S = 0,5 ... 4 m)
                                       ± 25 mm (S = 0,2 ... 4 m)
 • Reproductibilité: ± 5 mm
 • Source lumineuse: Diode laser rouge, pulsée
 • Longueur d’ondes: 660 nm
 • Classe laser: 2
 • Forme du faisceau: point
 • Diamètre du faisceau: 2 ... 15 mm
Données électriques
 • Temps d’activation / désactivation: < 10 ms
 • Plage de tension: +Vs 12 ... 28 VDC
 • Consommation max.: 250 mA
 • Circuit de sortie: analogique
 • Signal de sortie: 4 ... 20 mA
 • Résistance de charge: (analog. I) < (+Vs - 6 V) / 0,02 A
 • Courant de sortie: < 70 mA
 • Sortie alarme: push-pull
 • Protégé contre courts-circuits: oui
 • Protégé contre inversion polarité: oui, Vs vers GND



OADM250


OADM250 (Sortie tension)
Télémètre Laser sortie tension
Données générales
 • Distance de mesure Sd (blanche 90%): 200 ... 4000 mm
 • Distance de mesure Sd (grise 18%): 200 ... 4000 mm
 • Distance de mesure Sd (noir 6%): 200 ... 4000 mm
 • Réglage: Teach-in: Touche / ext.
 • Distance entre limites: Teach-in > 100 mm
 • Indication de fonctionnement: LED verte
 • Indication alarme / encrassement: LED rouge
 • Résolution: 1,2 mm
 • Précision (linéarité): ± 20 mm (S = 0,5 ... 4 m)
                                       ± 25 mm (S = 0,2 ... 4 m)
 • Reproductibilité: ± 5 mm
 • Source lumineuse: Diode laser rouge, pulsée
 • Longueur d’ondes: 660 nm
 • Classe laser: 2
 • Forme du faisceau: point
 • Diamètre du faisceau: 2 ... 15 mm
Données électriques:
 • Temps d’activation / désactivation: < 10 ms
 • Plage de tension: +Vs 12 ... 28 VDC
 • Consommation: max. 250 mA
 • Circuit de sortie: analogique
 • Signal de sortie: 0 ... 10 VDC
 • Résistance de charge (analog. U): > 100 kOhm
 • Courant de sortie: < 70 mA
 • Sortie alarme: push-pull
 • Protégé contre courts-circuits: oui
 • Protégé contre inversion polarité: oui, Vs vers GND



Exemples d'applications avec un contrôleur de type PCD45 :
Mesure d’épaisseur
Associé à 2 cellules Laser de type OADM, la somme A3 permet de donner directement la valeur de mesure.
Contrôle de « double épaisseur »
La fonction seuil (P1 ou P2) indique directement une double épaisseur lors de la mesure, par exemple.
