SICK - Systèmes de relais de sécurité modulaires - UE410 Flexi Soft

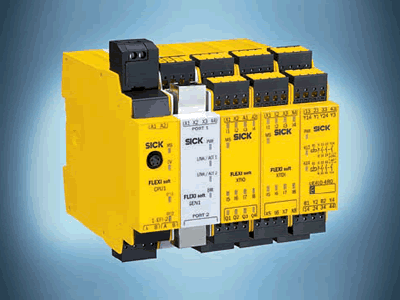

UE410 Flexi Soft
Contrôleurs paramétrables de la série UE100
Flexi Soft, c’est un contrôleur de sécurité puissant, modulaire et convivial à installer qui, grâce à sa capacité d’extension et à sa polyvalence, s’intègre parfaitement dans toutes sortes d’applications de sécurité. Son logiciel applicatif intuitif permet de combiner blocs de fonctions et fonctions logiques. Grâce à une plateforme matérielle modulaire, le contrôleur colle aux besoins en s’agrandissant module par module, jusque dans les applications de sécurité les plus sophistiquées. L’étude des solutions de systèmes de sécurité s’en trouve considérablement simplifiée.
Avec ses capacités d‘intégration dans les réseaux et bus de terrain et ses possibilités de communication bidirectionelle avec les capteurs, actionneurs, contrôleurs et les différents niveaux de dialogue, le Flexi Soft s‘avère particulièrement adapté aux machines de taille moyenne ou petite.

Caractéristiques:
• Système modulaire, extensible et ouvert
• Intégration de tous les capteurs de sécurité
• Paramétrage intuitif: Sélection de capteurs de sécurité
• Interconnexion simple: Simulation et configuration sur PC
• Efficace: l'équivalent de plusieurs relais de sécurité dans un module
• Maintenance facile grâce au Memory Plug

• Editeur logique performant grâce aux blocs fonctions pré-configurés
• Memory Plug
• Intégration sur tous les réseaux standards
• Cat. 4 (EN 954-1), Sorties SIL3 en simple canal (IEC 61508)

Configuration par logiciel (gratuit)
• Configuration via un logiciel intuitif facile d'utilisation avec interface graphique
• Bloc de fonction basé sur un éditeur logique avec un panel complet de blocs de fonction certifiés, pré-configurés
• Design modulaire: Le contrôleur de sécurité évolue suivant l'application, extensible de 12 à 144 I/Os
• Sorties avec un temps de réponse de 8ms grâçe la fonction Fast Shut-Off (coupure rapide)
• Une maintenance facile grâce au concept Memory Plug

Domaines d'applications:
• Station robotisée standard
• Machines à bois
• îlots robotisés
• Station de palettisation complexe

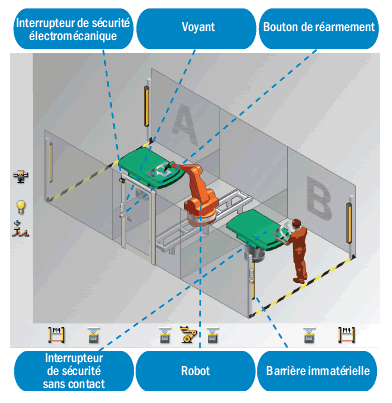

Exemple d'application: Double cellule de soudure robotisée






Module principal
• 255 blocs logiques
• Faible largeur d‘intégration : 22,5 mm
• Blocs standard (AND/OR/XOR/NOT..)
• Blocs applicatifs : Bypass, Muting, Presse..
• Liaison RS-232 pour la programmation et le diagnostic en temps réel
• Le module de connexion avec liaison intégrée à l’alimentation conserve la configuration du contrôleur de sécurité en mémoire.
• Disponible avec et sans interface EFI



Extension d’entrées
• 8 entrées logiques de sécurité
• Alimenté par le bus Flex Bus+
• 8 sorties de test
• L’architecture du système peut être étendue jusqu’à 12 extensions d’entrées ou extensions d’entrées/sorties au maximum.



Extension d’entrées/sorties
• 8 entrées de sécurité
• 4 sorties de sécurité, chacune conforme à SIL3
• Quand l’entrée et la sortie sont placées sur le même module, il est possible de choisir l‘arrêt rapide «Fast Shut-off» : 8 ms de temps de réaction.
• 2 sorties de test
• L’architecture du système peut être étendue jusqu’à 12 extensions d’entrées ou extensions d’entrées/sorties au maximum.



Extension de sortie relais
• Boîtier de largeur 22,5 mm
• Borniers de raccordement en fi chables avec bornes à vis ou à ressorts
• 2RO : 2 contacts NO, 1 sortie d’état et 1 contrôle des contacteurs commandés
• 4RO : 2 × 2 contacts NO, 2 sorties d’état et 1 contrôle des contacteurs commandés
• Temps de réponse <30 ms
• L’architecture du système peut être étendue jusqu’à 4 extensions de sortie relais 4RO ou 8 extensions de sortie relais 2RO au maximum.



Module de relayage de sécurité UE10-2FG/UE12-2FG
• Relais de sécurité simple pour capteurs avec sorties OSSD
• 2 contacts NO et 1 contrôle des contacteurs commandés
• Temps de réponse <10 ms
• Largeur de 17,5 mm
• Mise en cascade simple et rapide, pour les applications nécessitant des contacts supplémentaires (UE12-2FG)
• Câblage rapide



Passerelle EtherNet/IP

• Contenu des registres de processus en réseau librement configurable
• Jeux de données standards préconfigurés.
• L’automate programmable industriel (API) placé en amont peut accéder à la passerelle en lecture ou bien la passerelle peut d’elle-même écrire dans les registres de l’API.
• Grâce à la passerelle, le système peut aussi être configuré via Ethernet TCP/IP (Internet).
• L’architecture du système peut être étendue jusqu’à 2 passerelles au maximum.



Passerelle CANopen
• Contenu des registres de processus en réseau librement configurable
• Jeux de données standards préconfigurés.
• L’architecture du système peut être étendue jusqu’à 2 passerelles au maximum.



Passerelle PROFIBUS-DP
• Contenu des registres de processus en réseau librement configurable
• Jeux de données standards préconfigurés.
• L’architecture du système peut être étendue jusqu’à 2 passerelles au maximum.
