ROSE+KRIEGER - Systèmes d'assemblages de tubes quad®

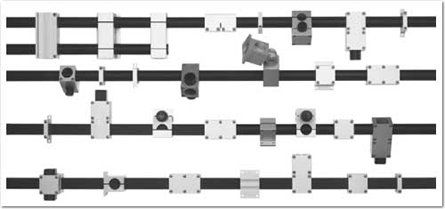

Systèmes d'assemblage de tubes quad®
Les composants quad®, réalisés à partir de profilés aluminium extrudés et anodisés, permettent de réaliser des assemblages de grande robustesse. Leur forme et leur design donnent à vos constructions une finition attrayante.



Système d'assemblage quad® ... l'alternative élégante



Quant à son principe de fonctionnement, le Système d'assemblage quad® correspond au Système d'assemblage de tubes, seulement ici les éléments sont fabriqués en aluminium extrudé avec une surface anodisée. Ainsi le Système d'Assemblage quad® vous donne la possibilité de créer des constructions modernes et attrayantes par son design. Vous pouvez combiner les pièces les unes avec les autres, les raccorder dans toutes les directions et étendre des structures déjà existantes. Cette série offre une version fermée (uniquement pour l'assemblage de tubes ronds) et une version ouverte (assemblage de tubes ronds et / ou carrés). La dernière permet aussi une fixation ultérieure à des constructions déjà existantes.

Les raccords pour tubes RK sont des pièces de version fermée construction d'un système permettant souplesse et assemblage rapide de tubes ronds ou carrés à coupes perpendiculaires ou obliques.

Pour les constructions standard, les logements sont adaptés à la norme DIN 2391/2393/2395 pour les tubes en acier de précision et à la norme DIN 2395 pour les tubes en acier carrés.

IV La fixation se fait au moyen de vis cylindriques (DIN 912) ou de leviers réglables.

Pièces en acier A2 inox
Elément: AlMgSi 0,5 F25
Version standard: anodisé clair
Version spéciale: anodisé noir

Version fermée :
- compacte
- haute stabilité

Version ouverte :
-peut être intégrée sans problème dans n'importe quelle construction

version fermée
version fermée





Système d'assemblage de tubes quad® - Aperçu du programme

Version ouverte
Version fermée
Raccords orthogonaux

Raccords d'angle

Brides de fixation

Pieds

Raccords droits

Brides parallèles


Colliers emboîtables


Raccords orientables

Accessoires
