GEFRAN SIEI - Convertisseurs numériques - TPD32
TPD32

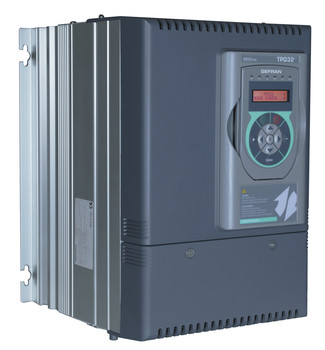

TPD32-EV
Convertisseurs numériques, de 20A à 3300A
• 3 x 230Vca...400Vca, 50/60Hz ; ou 3 x 230Vca...500Vca, 50/60Hz ; ou 3 x 230Vca...690Vca, 50/60Hz
• Courant nominal : de 20 à 3300 A (deux quadrants et quatre quadrants)
• IP20 (IP00 pour des courants au-delà de 1050A)
• Normes: CE, UL, cUL

Ligne 400Vca
  alimentation triphasée: 230Vac...400Vac, 50/60Hz
  deux quadrants (..-2B): de 20A à 3300A
  quatre quadrants (..-4B): de 20A à 2700A
Ligne 500Vca
  alimentation triphasée: 230Vac...500Vac, 50/60Hz
  deux quadrants (..-2B): de 20A à 3300A
  quatre quadrants (..-4B): de 20A à 2700A
Ligne 690Vca
  alimentation triphasée: 230Vac...690Vac, 50/60Hz
  deux quadrants (..-2B): de 1010A à 3300A
  quatre quadrants (..-4B): de 1010A à 2700A

Caractéristiques Générales:
• Régulateur de Champ intégré pour toute la gamme
  alimentation monophasée : 230Vac...460Vac, 50/60Hz
• Retour de vitesse par dynamo tachymétrique et/ou codeur numérique ou sinusoïdal
• Commandes par E/S numériques à logique PNP et/ou NPN
• 3 Entrées analogiques différentielles ±10Vcc (0..4-20mA)
• 2 Sorties analogiques ±10Vcc
• 2 Entrées codeur digital et/ou sinusoïdal
• 1 Entrée dynamo tachymétrique
• 8 Entrées numériques (4fixes + 4 programmables)
• 4 Sorties numériques opto-isolées
• 2 Sorties numériques à relais
• 1 Entrée sonde thermique moteur
• Liaison série RS485 (protocole Modbus RTU)
• Surcharge programmable jusqu'à 200%
• Interface avec les bus de terrain les plus diffusés : ProfibusDP, CANopen, DeviceNet et Interbus-S
• Degré de protection:
  IP20 jusqu'à 1000A (..-2B) et 1050A (..-4B)
  IP20/IP00 pour les grandeurs supérieures

La série de convertisseurs numériques SieiDrive - TPD32 est l'aboutissement d'une exigence encore plus technologique des systèmes industriels modernes, tout en conservant l'extraordinaire expérience que possède Gefran dans le secteur du contrôle des moteurs à courant continu.
Disponible dans une vaste gamme tant pour des puissances moteur que pour les tensions d'alimentation, ainsi que pour des applications fonctionnant à deux quadrants et à trois quadrants.
Etudié dans le but de rationaliser au maximum les exigences du système de l'utilisateur, le TPD32 offre une série de fonctions et d'applications spéciales, permettant de répondre aux exigences les plus complexes des systèmes modernes d'automation industrielle.

Fonctions:
Start up simplifié
Calibrage automatique de la boucle de courant et de vitesse
5 Rampes indépendantes et programmables
Rampe Linéaire et en "S" programmable
7 Multivitesses programmables
Limites de vitesses Mini/Maxi avec régulations indépendantes pour chaque sens de vitesse
Limitation du courant en fonction de la vitesse
Gains d'adaptation du régulateur de vitesse
Gestion indépendante du gain intégral à vitesse zéro
Contrôle programmable de la surcharge
Fonction de marche Jog
Fonction Moto-potentiomètre
Protection I2t moteur
Fonction PID
Fonction Servo-diamètre
Fonction "Speed Draw"
Fonction "Autocapture" (raccrochage à la volée)
Fonction "Droop"

Options:
Clavier de programmation KB
Expansion des Entrées/Sorties TBO-32
Interface Profibus SBI-PDP-32
Interface DeviceNet SBI-DN
Interface CANopen SBI-COP
Interface InterBus S SBI-SL-D32
Carte applicative programmable APC200d
Interface DeviceNet pour insertion sur APC200d, DNET-1
Carte de gestion des codeurs supplémentaires DEII.
