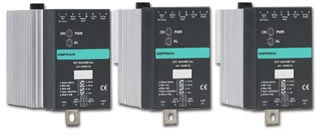

GEFRAN - Groupes statiques de puissance a commande analogique - GTT

GTT
Groupes statiques de puissance a commande analogique
La famille des groupes statiques GTT a été conçue dans le but de permettre un contrôle extrêmement précis de la charge, grâce à une entrée de commande analogique, tension 0…5V; 0…10V, ou courant 0…20/4…20mA, ou encore avec potentiomètre (de 1 KOhm à 10 KOhm).
L’electronique de commande assure une optimisation automatique du cycle de fonctionnement.
Le nombre de périodes que le GTT fournit à la charge (“trains d'ondes”) pour une certaine valeur du signal d'entrée,est calculé de façon à être le plus petit possible, tout en maintenant la précision nécessaire.
Cette astuce garantit une boucle de régulation très rapide et précise permettant au GTT, piloté par un régulateur (ou PLC) à sortie analogique, d'obtenir une grande précision dans les régulations.
Il est possible d'insérer les GTT dans un système triphasé, en utilisant le systeme de commande maître-esclave, par laquelle le régulateur pilote un seul GTT (maître) qui fournit le signal de synchronisme aux esclaves GTT.
Il est également possible d'utiliser deux modules GTS en tant qu'esclaves.
Une option pour le contrôle de la charge coupée (HB) est disponible, ce qui élimine la nécessité du transformateur ampèremétrique externe ; seuil d'alarme programmable par sélecteur et diode jaune de signalisation, avec contact exempt de tension, normalement ouvert.
Le groupe statique GTT est doté d'une diode de signalisation verte pour la présence de l’alimentation 24Vac et d'une diode rouge pour l’indication de l'état passant en fonction du signal analogique de commande d'entrée.
L'indication de la diode sera fixe (éteinte au minimum, allumée au maximum) aux extrémités de l'échelle, avec bouton pour les valeurs intermédiaires.
Des options sont disponibles: clip de fixation pour rail DIN, fusibles et portefusibles, indicateur de température excessive, transformateurs d'isolation.

Caractéristiques:
• Signal de commande analogique en tension, courant, potentiomètre
• Commutation au passage à zéro de la tension du réseau
• Fonctionnement en “trains d’ondes”, avec temps de cycle dynamique optimisé
• 2 diodes pour l’indication de l’alimentation et de l’état passant, 1 diode en option pour les alarmes de rupture de charge.
• Isolation de 4000V entre le circuit d’entrée et la sortie de puissance
• Indicateur de surchauffe
• Protection MOV (varistance)
• Option de contrôle de rupture de charge
• Fixation sur panneau (standard); fixation sur rail DIN (en option)

Applications principales
• Lignes d’extrusion et presses à injection pour matières plastiques
• Installations de polymérisation et de production de fibres synthétiques
• Installations de vulcanisation du caoutchouc
• Séchoirs à céramique et éléments de construction
• Industrie chimique et pharmaceutique
• Fours électriques industriels
• Installations de transformation pour l’industrie alimentaire
