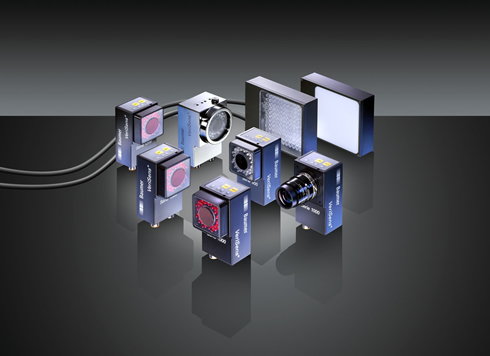

Capteurs de vision - VeriSens© VXS 500/1000/1200/1500/1800



BaumerVeriSens®
...donne tout ce qu’on attend d’un capteur de vision
Les nouveaux capteurs de vision Baumer VeriSens® comblent les lacunes entre les capteurs
optiques classiques et des systèmes de vision complexes.
Leur capteur d’images à haute résolution permet un contrôle d’objets bidimensionnel.
Les capteurs de vision VeriSens® proposent pour cela de vastes fonctions pour une multitude
d’applications de vision dans l’automatisation:
• contrôle de conformité
• contrôle de présence
• contrôle de position
• contrôle d’orientation
• contrôle de codes barres, de codes matriciels et de caractères d’écriture

Les capteurs de vision Baumer VeriSens® se caractérisent par une construction extrêmement
compacte et offrent, grâce à la technologie innovante du processeur Baumer FEX®, une sécurité
de processus inégalée dans cette catégorie et un très grand confort d’utilisation.

Domaine d'application:
• Manutention et robotique
• Emballage
• Pharmaceutique et cosmétique
• Automobile
• Electronique
• Industrie graphique

Contrôle de conformité
Contrôle de pièce dans l’industrie de la manutention


Contrôle de présence
Contrôle de fermeture et inspection d’étiquettes dans l’industrie de l’emballage


Contrôle de position et d’orientation
Contrôle de l’orientation d’objets en défilement




VeriSens 1000
Tout en un
Construction compacte
Eclairage à LED intégrée, optique de précision et électronique de traitement
Boîtier en aluminium robuste
Fonctionnement autonome sans module externe supplémentaire
Conformité industrielle
Alimentation en tension 8...30 VDC
Sorties PNP Ready / Pass / Fail
Sortie alarme
Trigger pour un éclairage supplémentaire externe
Sélection des programmes via des entrées numériques
Fiabilté
Des capteurs CCD et des optiques de qualité supérieure reconnaissent chaque détail
Insensible aux infl uences de lumières parasites et aux variations liées au processus
VeriSens 1200 IP69KPerformance
Grande bibliothèque de fonctions pour une utilisation variée
Contrôle simultané de plusieurs propriétés dans un même programme
Jusqu’à 3000 inspections / min
Montage simple
Boîtier industriel et connecteur M12 / 8 pôles
Classe de protection IP 64, les séries 1200, 1500 et 1800 existent avec IP69K (Photo ci-contre)
Réglage manuel du focus pour des distances de travail flexibles
Accessoires de montage
Utilisation facile
Paramétrage simple sur un PC via USB 2.0
Guidage intuitif de l’utilisateur grâce à des fonctions d’apprentissage pré configurées
Ne nécessite aucun savoir-faire en traitement


Données Techniques:

Propriété
Série 500
Série 1000
Série 1200
Série 1500
Série 1800
Version processeur Baumer FEX
2.5
3.0
3.0
3.0
3.0
RAM disponible en Moctets
32
64
64
192
192
Interface RS485 configurable

oui

Interface Ethernet

oui
oui
Nombre d'outils par programme
5
32
32
32
32
Apprentissage externe

oui
oui
oui
oui
Mémoire interne d’image erreur

oui
oui
oui
oui
Nombre de programmes sélectionnables
4
jusqu’à 255
jusqu’à 255
jusqu’à 255
jusqu’à 255
Eclairage à LED blanc (W) ou rouge (R)
W
W / R
W / R
W / R
W / R
Largeurs de foc. f = 10 mm ou f = 16 mm
10
oct-16
oct-16
oct-16
oct-16
Capteur d’image
CMOS
CCD
CCD
CCD
CCD
Nombre de pixels
320 x 240
656 x 494
656 x 494
656 x 494
656 x 494
Mode haute résolution commutable

oui
oui
oui
oui
Temporisation Trigger ajustable

oui
oui
oui
oui
Combinaison flexible de tous les résultats d'outils logiciels

oui
oui
oui
Affichage d’image en direct avec interface web

oui
oui



Outil logiciel
Série 500
Série 1000
Série 1200
Série 1500
Série 1500
Correction de position suivant les bords
1-D
2-D
2-D
2-D
2-D
Correction de position suivant un cercle

+
+
+
+
Luminosité moyenne
+
+
+
+
+
Inspection du contraste
+
+
+
+
+
Contrôle de surface d’objets clairs/sombres
+
+
+
+
+
Distance entre les points

+
+
+
+
Position et orientation des bords
+
+
+
+
+
Distance entre deux bords parallèles
+
+
+
+
+
Angle entre deux bords

+
+
+
+
Position, angle et orientation d’un coin

+
+
+
+
Nombre de bords sur un rayon de recherche

+
+
+
+
Position et rayon d’un cercle

+
+
+
+
Comparaison de contour

+
+
+
+
Contrôle de structure

+
+
+
+
Inspection de modèle

+
+
+
+
Taille et orientation d’un objet

+
+
+
+
Comptage d’objets clairs / sombres

+
+
+
+
Texte

+
Code barre

+
Code matriciel

+
