MITSUBISHI ELECTRIC - Pupitre opérateur - MAC E600

Cliquez sur l'image pour l'agrandir

MAC E600
Le MAC E600 dispose d’une interface utilisateur conçue avec des touches de fonction programmables. L’affichage graphique peut représenter des symboles, des alarmes, des graphiques linéaires et du texte dans des tailles différentes.
Recettes, textes et modifications du programme d’exécution peuvent être directement effectués avec le clavier. Le pupitre dispose en plus d’une interface A.P.I., d’une interface imprimante ainsi qu’une interface de communication pour le raccordement au réseau et des cartes d’extension.

Caractéristiques:
  • Écran LCD avec éclairage de fond
  • Affichages de texte et graphique définissables par l’utilisateur
  • Touches de fonction et Diodes témoins
  • Traitement d’alarme
  • Gestion calendaire et horloge temps réel
  • Tendances historiques, traitement de recettes, mode transparent
  • 1 interface pour cartes enfichables en option
  • Support des outils HMI
  • Web en@bled (fonctions serveur Web, FTP, E-mail et réseau HMI)
  • Différents caractères et différentes langues
  • Driver téléchargeable, également pour des applications non A.P.I. (par ex. inverseur ou semblable)
  • Driver de démonstration à des fins de test
  • Support de dual driver

Données techniques MAC E600
A.P.I. compatibles Tous les systèmes A.P.I. MELSEC
Fabricant tiers compatibles Tous les fabricants tiers leaders de systèmes d’A.P.I.
Alimentation en courant V DC 24 (20 – 30)
Consommation de courant mA 500
Affichage Type LCD monochrome (à cristaux liquides, rétro éclairé / durée de vie éclairage de fond 50 000 h)
Dimensions mm 120 x 64
Affichage du texte 16 lignes x 40 caractères; définissable librement
Affichage graphique 240 x 128 pixel; dans le cadre de la résolution définissable librement
Diodes témoins 16 (deux couleurs: rouge, vert)
Mémoire Capacité Octet 400 (max. 4 ou 8 MB avec carte enfichable PCMICA par MAC-IFC-MC)
Type RAM flash
Carte mémoire externe 1 (pour MAC-IFC-MC, MAC-IFC-128/E, MAC-IFC-PBDP/E ou MAC-IFC-ETTP(-ETCX); MAC-IFC-PI)
Carte PCMICA avec 4 ou 8 MB par MAC-IFC-MC
Touches de fonction 16 (étiquetables)+clavier numérique avec 12 touches
Touches de fonction externes Max. 128 (en option avec MAC-IFC-128/E)
Interfaces RS232C / RS422; en option PROFIBUS/DP; en option Ethernet
Interface parallèle En option avec MAC-IFC-PI
Communication réseau MAC Pupitres Max. 30 stations par segment Ethernet (en option avec MAC-IFC-ETTP(-ETCX))
Communication réseau TCP/IP
Bus de terrain CC-Link, Modbus, PROFIBUS/DP, ControlLogix
Horloge en temps réel Intégré
Poids kg 1,4
Dimensions (L x H x P) mm 214 x 232 x 69

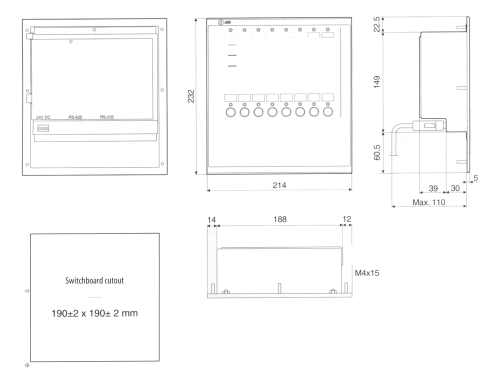

Découpes :
