MAC E100
Le MAC E100 dispose d’une interface utilisateur conçue avec 4 touches de fonction programmables et un clavier numérique.
Le tableau d’affichage est constitué de deux lignes avec chacune 20 caractères. À l’aide de touches de saisie, recettes, textes et modifications du programme d’exécution peuvent être effectués.
Une interface RS232C et une interface RS422 sur la face arrière de l’appareil font également partie de l’équipement.

Caractéristiques:

• Écran LCD avec éclairage de fond
• Blocs de texte
• Touches de fonction
• Temporisateur et horloge en temps réel
• Traitement de recette
• Protection par mot de passe
• Constitution de rapport
• Support des outils HMI
• Mode transparent
• Différents caractères et différentes langues
• Driver téléchargeable, également pour des applications non A.P.I. (par ex. inverseur ou semblable)
• Driver de démonstration à des fins de test
• Support de dual driver



Données techniques			MAC E100
A.P.I. compatibles			Tous les systèmes A.P.I. MELSEC
Fabricant tiers compatibles			Tous les fabricants tiers leaders de systèmes d’A.P.I.
Alimentation en courant		VDC	5 (±5 %)
Consommation de courant		mA	200
Affichage	Type		LCD monochrome (à cristaux liquides, rétro éclairé / durée de vie éclairage de fond 50,000 h)
	Dimensions	mm	73,5 x 11,5
Affichage du texte			2 lignes x 16 caractères, hauteur des caractères 5 mm, définissable librement
Affichage graphique			—
Diodes témoins			—
Mémoire	Capacité	Octet	64
	Type		RAM flash
Carte mémoire externe			—
Touches de fonction			4
Touches de fonction externes			—
Interfaces			RS232C / RS422
Interface parallèle			—
Communication réseau MAC Pupitres par A.P.I.			—
Bus de terrain			CC-Link, Modbus
Horloge en temps réel			—
Classe de protection			IP65 pour tableau de commande; IP20 pour boîtier
Poids		kg	0,5
Dimensions (L x H x P)		mm	142 x 100 x 28
Accessoires			Logiciel de programmation E-Designer, câble de raccordement

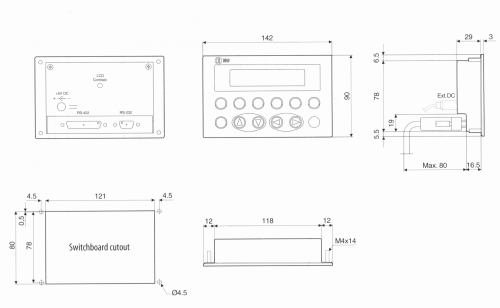

Découpes :
