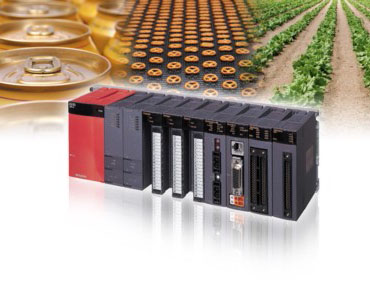

MITSUBISHI ELECTRIC - Automates série System Q


MELSEC System Q
Plate-forme pour l’automatisation



Système à multiprocesseur pour les défis de demain Les exigences croissantes de l’industrie ainsi que l’implication de nouvelles technologies et formes de communication amènent les systèmes d'automatisme existants aux limites de leur performance. Pour répondre à ces challenges, Mitsubishi a développé une plateforme multiprocesseurs de haute technologie. Les MELSEC System Q !
Jusqu’à 4 unités centrales par systèmes se partagent les tâches dans les domaines de contrôle, motion control, PC et communication et augmentent considérablement, de manière innovante la disponibilité et les performances du système.

Rapide, flexible, facile d’entretien
Le concept unique du MELSEC System Q offre avec ses caractéristiques exceptionnelles la plate-forme de contrôle de l’avenir.
  • Temps de cycles réglables par unité de 0,5 ms et ce de 0,5 à 2000 ms
  • Autodiagnostic avec historique des erreurs sauvegardé dans l’UC
  • Possibilité d’extension de mémoire jusqu’à 32 MB
  • Analyse d’erreurs et programmation à distance possible (Modem / Internet / Intranet)
  • Toutes les UC sont équipées d’une ROM flash intégrée.
  • Outils utilitaires (Utility Tools) pour une configuration simple et des tests fonctionnels des modules intelligents et analogiques
  • Programmableavec le logiciel compatible IEC 1131.3/ EN 61131-3 ou via l’UC PC en langage de programmation évolué tel C++ ou Visual Basic
  • Soft-API pour UC PC disponible

Grâce à sa conception très compacte, le MELSEC System Q occupe une place réduite dans l’armoire de distribution.
La diversité des UC permet une adaptation à la complexité des exigences. Grâce à l’idée de plate-forme, la combinaison peut être adaptée à tout moment sans modification des autres composants.
En tout, un investissement sûr avec énormément de perspectives.



Système très haute performance
La technologie multiprocesseur avec 4 UC est le nec plus ultra du nouveau MELSEC System Q.
Mitsubishi a de nouveau défini de nouvelles dimensions dans l’industrie de l’automatisation.
Mise en oeuvre universelle comme Motion Controller
Une autre caractéristique unique du nouveau MELSEC System Q est la capacité d’intégrer parfaitement les applications de contrôle et d’entraînement (voir catalogue Motion Controller). UC API, UC Motion Controller ou également UC PC peuvent se trouver sur un châssis. Des Motion Controller avec au maximum 32 axes par UC Motion sont disponibles. Au maximum, 4 UC API, 1 UC PC ou 3 UC Motion Controller peuvent par système être insérés.
Cela vous permet de commander un nombremaximumde 96 servo axes simultanément.
Plateforme ouverte grâce à un slot PC 100% compatible
Le MELSEC System Q ouvre de nouvelles portes avec l’option d’intégrer modulairement un PC 100% compatible. La connexion du mondeWindows avec la technique traditionnelle API et/ou la technique d’entraînement dans une plate-forme fait du MELSEC System Q un investissement d’avenir.
Fonction de changement en ligne
La fonction de changement en ligne offre un gain de temps en permettant des modifications du programme d’API lors du fonctionnement de l’installation.
Des interfaces deprogrammation nouvellement développées et un nouveau système d’exploitation garantissent un changement en ligne sûr et rapide. Toutes les UC Q disposent de 2 interfaces de programmation:
• RS232 avec 115,2 Kbps
• USB avec 12 Mbaud (pour type d’UC H)
Cela augmente non seulement les performances de transfert ou modification de programme, mais encore intensifient la puissance des fonctions de surveillance et de diagnostic.
Communication internationale avec la technologie TI
La fonction d’email permet d’envoyer à jusqu’à 16 destinataires différents par ex. des messages d’alarme de chacun des composants. Des données (FTP) sous forme de demandes de service, rapports etc. peuvent également être envoyées.
Programmation avec langage de programmation évolué
L’UC du PC peut sans autre UC prendre en charge les tâches de commande. À l’aide de C++ ou Visual Basic, le système peut être contrôlé entièrement ou partiellement dans un langage de programmation évolué. En outre, un soft-API, le SXController est disponible pour l’UC du PC.
Plus ouvert et plus extraordinaire n’est plus possible.
